池釣萬力DIY





萬力,是一種在金屬及各類加工操作上使用很普遍的緊固工具,這東西為什麼要DIY呢?您應該在釣魚的相關媒體上看過日鯽的垂釣相關資訊,在日鯽的垂釣道具中,有一項用來支撐竿掛並且固定在釣台或釣座上的一種木製器具,它也叫萬力!它的使用原理與前面所提的緊固工具其實是一樣的,可以左右上下依使用需要來調整角度,並且在相當的程度裡,它可以很勞固的經由調整,穩定的將竿掛好好的定位在您需要的角度上。釣日鯽並非一定要使用釣台及萬力,台灣一般習慣使用的砲台,不僅堅固耐用,在某些場合裡它的確比使用釣台及萬力輕便舒適;但是,如果您買了釣台,沒有萬力就真的沒辦法發揮釣台的功用了!坊間有售一種金屬製的萬力,但因為它是以金屬的固定刻度來調整萬力的角度,雖然比較耐用且便宜,但可調整的角度太小,有時會顯得捉襟見肘。

好嘍,簡單的介紹了一下釣魚用的萬力到底是為何物,現在我們先來看看這東西的行情好了!當初在偶然的機會下買到一組便宜實惠的二手釣台,高興之餘,反而自己頭痛了好一陣子,因為進口的萬力太貴買不下手,台灣又沒人在做這東西賣,有了萬力還得買竿掛!忍痛在台北某釣具店選了顆入門級的進口萬力及竿掛,幾經砍殺還是敗了三千多大洋,以一般池釣裝備來說,這筆花費真的有點給它……

在日本,SHIMANO的普天元日鯽竿所搭售的黑檀強化樹脂萬力,一棵日幣29800,景仙景春等級的樹脂強化木製萬力訂價日幣13800,一般日製的木製手工或機器製萬力售價從日幣10000到80000居多,名家製「有働黑印」的一棵要價80000日幣,「有働金印」的一棵更高達270000日幣。換句話說,這些木製的萬力,價格從台幣二三千元到八九萬都有,可以說是所費不貲,雖然名家所做的名品的確有其典藏價值與實用性,但是區區一塊木頭,花好幾萬?頭殼是不是壞掉了?您何不自己動動手來個DIY做做看?完成後再落個款上去,改天等您過身揚長而去,也許它也能成為收藏家爭相標購的名品喔!

小弟並非專業的木工,當然更沒學過什麼木器加工技巧,僅因為對木製萬力有一種特別的喜好及一股不服輸的傻勁,從半年前因新竹柯仔湖日鯽池老葉的開示,就這麼一頭哉入這個鑽鑽磨磨的興趣裡。也許正由於我這個木工外行的門外漢也可以動手來製作木製萬力,您何不也一起來試試自己做一個呢?我們先來瞧瞧DIY萬力需要準備些什麼東西吧。

木頭:原則上,可以選用來做萬力的木頭只有一字絕「硬」,就是要夠硬,很硬,非常硬!因為萬力畢竟是要予以施力的緊固器具,不夠硬的木質,在加工過程或是完工後的使用上都會因為施力而裂開或折斷,或者是在將來的使用上刮傷或受損。一般可以使用的木頭如黑檀、紫檀、花梨、雞翅等紅木,再次一等的櫸木、肖楠等,甚至巴樂樹頭、七里香樹頭等等,都是可以選用來製作萬力的木材。一塊一吋厚,長寬30cmX15cm的板材就足夠做一棵萬力了,選用這樣的板材在製作上會比較單純容易,如果是原型的棒狀木頭就得另外裁切或甚至依據木頭原型來順勢製作,這難度就比較高了!這些紅木要去那裡買呢?其實我也還在摸索,到處找朋友詢問,或四處逛逛甚至跑到三義木雕街去探訪,不過,實際上木雕使用的木頭並不常用太硬的材料,因為雕刻刀會刻不下去不好施工,也許您可以到紅木傢俱或是製作神桌的工廠去找找,大溪有一家有德製料,可以很方便的買到花梨木,如果您需要知道連絡方式,再私下寫Mail問我好了。

金屬零件:這項材料是最麻煩的!您可以參考一下本文所附的照片,金屬零件其實製造並沒什麼困難的地方,只是因為台灣並沒有這個市場,市面上買不到可以套用的現成螺絲螺帽,即使勉強東拼西湊也還是有一兩樣零件不易覓得!這怎麼辦呢?有兩條路可以走,一是到特定釣具店買那種自日本進口的現成品,如果以成本的觀點來看,這一小包要價幾百塊,實在是有給它貴!另一個方法就是找熟識的金屬加工的朋友車製,小弟在金屬加工業呆過,這些零件對專家來說,要車製是輕而易舉的,原料成本更不用幾十塊,只是因為沒有市場規模,少量車製加上人工費用真的不敷成本。

加工工具:丟丟擋、立式桌上型鑽台、各種規格的鑽頭、金屬萬力夾具、木工銼刀、各式砂紙、瞬間膠,這些工具就留待下面製作過程再來說明。

漆:一般使用的透明漆、PU漆、二度漆,自己選用喜歡的嘍!因為不同的漆,會有不同的視覺及觸覺效果,選用那種漆就因人喜好而異了。上漆是為了保護木頭,否則木頭在釣魚的使用過程中很容易因為太潮濕就發霉了!只要能在木頭表面塗上一層保護的漆,應該都可以做到最基本的保護。小弟塗在萬力上的是古典傢俱使用的「生漆」,這玩意毒性很強,可以防酸防鹼百年不蛀,不過就是因為太毒,上漆過程得要千萬小心,新竹柯子湖的老葉大哥就因為使用生漆中了漆毒,全身起水泡脫皮,掛了好幾次急診,全身痛癢了好幾個月!除非您對生漆的使用有些概念,否則最好別輕易嚐試這東西,還是使用一般的漆料就好。

蠟:完工上過漆,待完成乾燥後就可以打上蠟來做最表層的保護,可以簡單的買市售的碧綠珠來噴一噴再以乾布擦拭即可。 上述的材料不難吧?除了加工工具這項以外,其他的就只有木頭的取得跟金屬零件比較費神嘍。材料準備好後,現在開始來動手吧!

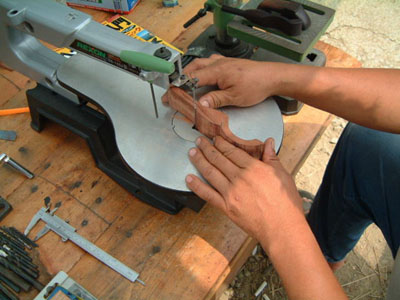

製作過程一、首先,拿來的板材得先確定它的各切面都是正的垂直的!這什麼話?每一面都會是將來製作過程的基準面,也就是你會依據這些面來做基準再做鑽孔、對齊、測量等工作,如果基準面不正,鑽出來的孔就歪了,這接下來的施工就會變得越來越困難,這點真的很重要!抓好基準面後,開始以鉛筆在板材上畫出您的理想萬力雛型,僅需先畫出兩個主要的零件:基台跟弓這兩項就可以了,其他的小塊零件都可以用裁切後的剩餘料來做。畫好雛型後第一個難關就是裁切了,您老可別想說用普通的鋸子拿來動手就要鋸!紅木這類的硬木,以手持鋸子來施工一定會鋸到你唉爸叫母!它太硬了!即使真的這樣去鋸也無法延著你的萬力雛型鋸出好的曲線,除非您想做一棵四四方方的萬力。萬力因為型體太小又是曲線,也無法以一般的鋸台來裁切!那怎麼辦?有兩種辦法,第一是使用桌上型的線鋸機,俗稱丟丟擋的東西,它可以鋸出很漂亮的曲線,不過還是因為木頭太硬,所以常常鋸完一棵萬力就要鋸斷好幾片鋸刀!另外,適用的丟丟擋一台特力屋賣價最少要七八千以上,呵!買不下去!?第二個辦法就是鑽排孔了,用電鑽延著曲線一孔一孔的鑽,把整個雛型以排孔的方式把它切出來!對於硬木,這個辦法是最有效且簡單的辦法,不過您也別試著用普通的手持電鑽來搞了!因為手持的電鑽也還是會鑽到你唉爸叫母,同時也因手持無法保持垂直,不僅施工困難,鑽出來也歪斜不好加工!最好的工具就是買一台桌上型鑽台,特力屋賣一台不用2000,要玩?只好買了!有一點要注意的,鑽排孔會因為木頭太硬,有時候會鑽到冒煙,請小心一點,別鑽到整間房子燒起來!另外,粗胚的形狀是隨您自己高興發揮的,這點就比較難用文字來形容,您可以參考日本一些日鯽商品的網站,看看那些萬力的造型是您比較喜歡的!有一點在這裡可以再說明一下,就是弓前面那根支撐插入竿掛的小圓柱,可以分成一體成型或是分開以插入弓的方式製作,插入式的在受力這個觀點來說其實是比較夠力的,不過因為木頭夠硬,即使是一體成型的弓,在那一個受力點上,絕對是足夠承受竿掛的力量的。圓柱要磨多粗就得看您的竿掛了,這部份得在後段的製作中慢慢去磨修,去合您的竿掛。 補充一個細節,基台下面這個ㄇ字型的大小,最少要有長5公分高2.5公分以上,因為一般釣台的橫木厚度約3公分,加上抓爪的深度約1公分直徑約2公分,所以最起碼要預留足夠的空間,否則將來把抓爪放進去後會不夠大喔!在磨基台時,由於這個ㄇ字型的位置是整個萬力唯一的直線,以手持來磨並不容易磨出漂亮的平面出來,建議您這個地方以金屬萬力夾具固定來下刀會比較平整。

製作過程二、鋸好或鑽好的這兩項雛型,接下來就要開始磨了!以銼刀,把「形」磨順磨平來。先別磨出太圓的外型,因為後面還要量測鑽孔,磨圓了就不好測中心點了。銼刀,不要使用金工用的,要選用木工用的,一開始小弟也是傻傻的拿到銼刀就磨,磨一整晚那木頭就是不太理你,根本磨不動它!尤其是木紋的橫切面,那真是硬到沒天良,磨到會翻臉!金工用的銼刀太細,對付這種硬木根本沒啥功用!試用過幾種不同的木工銼刀後,我目前使用這支是在台北的手創館買的日本製木工銼刀,效果真的有差。弓的前面那根柱子在磨的過程要隨時拿竿掛來邊磨邊合,如果你有遊標卡尺拿來先量過竿掛的內徑會更好,免得一下把圓柱磨掉太多,那就很難救回來了!還有一個地方要注意的是,再硬的木頭多少還是有它的木紋木理在,下銼刀的時候有些技術並不是很容易用文字來形容,磨幾次您應該就可以體會怎麼個方向下刀磨會比較好磨,尤其在木頭的邊緣處下刀時更要注意,如果方向不對,會因為您這一刀銼過去造成另一面的木紋翹起,這翹起的木絲如果太大,會造成整棵萬力要重做的嚴重後果,請小心一點!磨的過程並不需太過在意當初畫的雛型,順著您自己的想法把它磨平就是了,形狀是可以隨意發揮想像的,這也是DIY的樂趣所在,慢慢用力努力的磨吧!小心點,別磨得滿手傷痕了!

製作過程三、接下來準備鑽孔了。在基台上有四個洞要鑽,前面固定夾的大孔:通常是用10mm的鑽頭來鑽,這得依據您的金屬零件實際測量來決定。支撐弓及上面旋鈕的那個螺絲孔:5mm的。基台後段有兩個三角錐:4mm的。基台上這四個孔只有這兩個三角錐比較難施工,因為基台的內弓距離太短,電鑽是不可能申進去鑽的!一般的4mm鑽頭都很短,不會超過10公分長,想從前面那個大孔伸進來鑽又不夠長?所以這裡得加工想辦法了,我是用一支鐵棒,請金屬加工的朋友在鐵棒上鑽出中心孔後 再把4mm鑽頭插入黏合,就是要把4mm鑽頭改到至少15公分長以上啦!這樣才有辦法從大孔伸入去鑽那兩個三角錐的孔,當然這樣鑽出來的兩個洞會有點外八,除非您有更好的辦法了!支撐弓及上面旋鈕的那個螺絲孔用5mm的鑽,但螺絲是6mm的,所以它是要用螺絲起子自己把螺絲攻進這個5mm洞的,如果你有手持攻牙棒最好,為什麼要鑽比較小的洞?因為這根螺絲棒將來就是固定弓前後左右的支撐,你必須把它固定在基台上,鑽小洞攻進去後還要用瞬間膠黏死,否則將來上面的旋鈕轉時這根螺絲下面跟著轉怎麼固定萬力?如果您選用的木頭是黑檀紫檀之類的,這個攻牙的動作有可能會很痛苦,因為太硬了攻不進去!這時候您就多費點心慢慢來吧,小心手腕別扭傷了!接下來,弓上面那一排的溝槽,要讓支撐螺絲可以申入,可以前後移動的溝槽,以6mm的鑽頭鑽排孔來做,如果您有銑刀那最好,鑽好排孔後用銑刀銑一下會比較順比較平整。好了,目前這些金屬零件可先別都把它們固定黏死上木頭了,得等你最後把漆都上好後再固定,不然金屬部份就會被漆得很難看!鑽孔時有一點要再次提醒的,就是一定要把基準面抓好,否則斜的面做底,鑽出來的孔也是斜的,後面要組合時才發現孔是歪的,可能整個萬力就報銷救不回來了!

製作過程四、好啦!大件的都搞定後,現在開始來弄小棵的零件了。這裡再說明一下弓跟基台的接觸面的問題,弓的下側是圓弧形的,要跟基台接觸有兩種方式,一是直接在基台的上面磨出圓弧凹形跟弓密合,另一種是再做一塊零件,下側是平的,跟基台接觸,上側是圓弧凹形的跟弓接觸。這兩種的差別是第一種直接接觸那種,弓就不能左右轉了!這很重要嗎?看人啦!實際上萬力要左右轉的機會並不多!第二種多一塊墊的,就可以左右轉了!當然這一塊墊片中心點也要鑽一個6mm的洞讓螺絲通過。文中所附的照片裡,在這個位置上多了兩根棒狀的小柱,功能是讓弓可以順著這個柱前後動不會左右搖晃,這個部份可視情況做或不做,影響不會太大。再往上看,還要做一棵弓上面的墊片,下側是圓弧形的,上側是平的,這一片墊片跟弓下面的圓弧,就是夾住弓讓它可以前後滑動的重要零件,要能滑動想當然這兩個弧形要磨到跟弓有很好的接合,這裡比較花時間跟耐心!這一塊上墊片當然也要鑽個6mm孔在中間。好啦!你現在可以先把這幾塊零件組起來了,上面因為還沒做旋鈕,所以先拿個6mm的螺帽頂著先,把零件都組好後先開始修整平衡性跟滑順度,慢慢的修,用銼刀跟砂紙慢慢修。在您修到渾然忘我、廢寢忘食之際,別忘了抬頭看看老婆大人是不是拿著離婚協議書站在您旁邊……

製作過程五、接下來就簡單了,找兩塊剩餘木料,一棵鑽8mm的洞準備要塞入8mm銅螺帽,做上面那棵旋鈕,另一棵鑽10mm的洞準備塞入另一棵大的銅螺帽做前面的旋鈕。好啦!主要零件都做好了,組合起來調整看看,看還需不需要修角度?如果滿意沒問題,就可以開始用砂紙把所有的零件磨平滑了。砂紙可以參考文中所附照片那種白色砂面,背面是淡藍色那種進口砂紙,跟一般的黑色砂紙磨起來真的差太多了!早期我也是使用黑色的那種砂紙,即使用到40號60號這麼粗的砂紙依然磨不動!真的會磨到手殘廢!白色這種最粗用到120號就很夠力了,不僅好磨,紙質也軟,好施工。通常第一次打磨除了用銼刀修形外,先用120號的砂紙把銼刀施工的磨痕磨掉,整體用砂紙磨好打平一次後,再用240號320號的白砂紙漸次打光滑,320號的打過後整個萬力就會有一種霧面的平滑質感了,如果還要再打亮,就得再使用800號或甚至1600號的砂紙來磨了,可以磨的非常光亮,不過可能除了黑檀以外,磨到這麼亮的木頭在製作過程中要保持這種光滑度可能不容易。另外,市售有一種3M的砂紙塊,長得像洗碗的菜瓜布一樣,它的砂紙號數最細到320號,用來打磨木頭也很好用,況且大塊一點手持比較不累,不似砂紙得用右手姆指拼命的打磨,不過價格並不便宜,您自己看著辦嘍!整體都塑型磨平滑後,先別急著固定黏上金屬,先準備上漆吧。

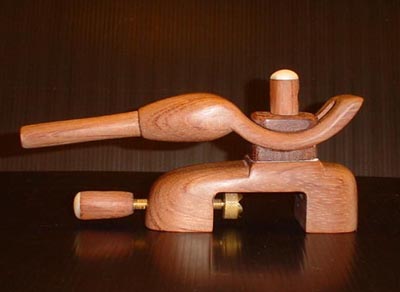

製作過程六、上漆是小弟比較外行的程序,除了使用生漆外,小弟並未使用及比較過其他漆的效果。生漆通常最少塗十層以上,每塗一層得等兩天左右讓它乾透再塗下一層,由於這個東西實在太毒,相關的細節我就不在文章裡多做描述,各位可以使用其他的漆來做最後的保護木頭的塗料。上過漆後的萬力已經接近完工,接下來就是把所有的金屬零件裝配上去,用瞬間膠把金屬跟木頭確實黏合,過程如下:前螺絲棒依據實際萬力的大小先用鋼鋸鋸掉多餘的長度,這根棒子太長並不好看。把前旋紐的孔中滴入瞬間膠,塞入銅螺帽,固定後再將前螺絲轉入銅螺帽八成,點幾滴瞬間膠後馬上把銅螺帽完全轉入讓其固定,這部份的旋鈕跟這支8mm粗的螺絲棒就此黏死了。前螺絲棒套用的內側前銅套桶要依據基台的長短自行以鋼鋸切成適合的長度,從基台內側申入前孔後也以瞬間膠固定,前螺絲從前面申入前孔轉入銅套桶後再裝上抓爪,以C型環予以固定,完成前螺絲棒的部份。裝上兩棵三角錐以瞬間膠固定。上螺絲棒在試組裝過程時也是依據實際長短自行裁掉多餘的長度,然後從下往上鎖入上孔後也以瞬間膠固定在基台上,上旋鈕以瞬間膠將銅螺帽固定,再把基台、弓、墊片等依序套上鎖緊,此時所有的工作就告完成了。好啦!可以整個組合起來拍張照片了!拿到釣台上去實際操作,掛上竿掛看看,一種很佩服自己的感覺由然而起……

後記
磨萬力是一項需要耐力跟細心的工作,一般來說,一個花梨木萬力利用晚上的時間來做,可能要花二個星期時間來完成。另外,因為零件都不大,很多地方沒辦法用夾具固定來施工,完全要靠著手來抓著木頭慢慢磨,我的左手姆指就因為這樣長期不正常施力而發炎看醫生去。尤其是那兩棵旋鈕最難固定,小小一棵得靠左手姆指跟食指抓緊來磨,磨久了手真的會殘廢!不過,DIY的樂趣就是如此,當你花了一兩個星期的晚上時間一刀一刀的終於把萬力做好,那種成就感絕非筆墨足以形容!小弟以一個木工大外行的角度來土法練鋼製作萬力,其中不斷的想辦法改善施工的過程跟工具,也許您是這方面的專家,如果在製作過程有更好的方法跟道具請不吝給小弟建議跟指教,也歡迎各位池釣朋友親自動手來做一棵值得珍藏的萬力。 2002.08於楊梅.



剛以排孔方式鑽好的粗胚 就是這把!超好用銼刀! 自行改裝過的小鑽尾

注意看一下砂紙的品牌 釣具店買的現成五金零件 五金剛買來的樣子
